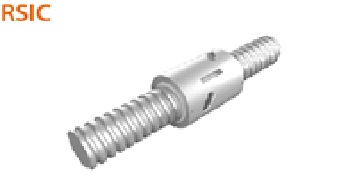

內循環RSIC

內循環RDIC內循環FOIC

分類: 滾珠螺桿, 精密級滾珠螺桿(研磨級), 內循環系列, PMI

描述

描述

RSIC尺寸表

單位:mm

螺桿尺寸		鋼珠直徑	循環圈數	基本額定負荷(kgf)		螺帽		鍵槽			剛性	2D-CAD (DWG)
外徑	導程	鋼珠直徑	循環圈數	動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	K	W	H	kgf/μm	2D-CAD (DWG)
16	5	3.175	3	765	1240	30	40	20	3	1.8	18
20	5	3.175	3	860	1710	34	41	20	3	1.8	21
	5	3.175	4	1100	2280	34	48	20	3	1.8	28
	6	3.969	3	1080	2050	34	46	20	4	2.5	22
	6	3.969	4	1380	2730	34	56	25	4	2.5	28
25	5	3.175	3	980	2300	40	41	20	4	2.5	26
	5	3.175	4	1250	3070	40	48	20	4	2.5	33
	6	3.969	3	1275	2740	40	46	20	4	2.5	26
	6	3.969	4	1630	3650	40	56	25	4	2.5	34
32	5	3.175	3	1095	3060	48	41	20	4	2.5	31
			4	1400	4080		48	20			41
			6	1980	6120		61	25			60
	6	3.969	3	1500	3750	50	46	20	5	3.0	32
			4	1920	5000		56	25			43
			6	2720	7500		70	32			63
	8	4.762	3	1820	4230	50	59	25	5	3.0	32
	8	4.762	4	2330	5640	50	70	25	5	3.0	43
	10	6.35	3	2605	5310	50	68	25 32	6	3.5	33
	10	6.35	4	3340	7080	50	79	25 32	6	3.5	45
40	5	3.175	4	1575	5290	55	48	20	4	2.5	49
	5	3.175	6	2230	7940	55	61	25	4	2.5	73
	6	3.969	4	2130	6410	55	56	25	5	3.0	51
	6	3.969	6	3020	9620	55	70	32	5	3.0	75
	8	4.762	4	2720	7620	60	70	25	5	3.0	52
	8	4.762	6	3850	11430	60	91	40	5	3.0	77
	10	6.35	3	3010	7100	65	68	25	6	3.5	41
	10	6.35	4	3850	9470	65	79	32	6	3.5	53
50	5	3.175	4	1730	6750	66	48	20	4	2.5	60
	5	3.175	6	2450	10130	66	61	25	4	2.5	86
	6	3.969	4	2380	8250	66	56	25	5	3.0	61
	6	3.969	6	3370	12380	66	70	32	5	3.0	90
	8	4.762	4	3010	9610	70	70	32	5	3.0	63
	8	4.762	6	4260	14420	70	91	32	5	3.0	92
	10	6.35	3	3430	9300	74	68	32	6	3.5	49
			4	4390	12400		79				65
			6	6220	18600		102				95
	12	7.938	3	4510	11150	75	82	40	6	3.5	50
	12	7.938	4	5770	14870	75	95	40	6	3.5	66
63	6	3.969	4	2610	10550	80	56	25	6	3.5	73
	6	3.969	6	3700	15830	80	70	32	6	3.5	107
	8	4.762	4	3375	12200	82	70	32	6	3.5	76
	8	4.762	6	4780	18300	82	91	40	6	3.5	111
	10	6.35	4	5020	16450	85	79	32	8	4.0	79
	10	6.35	6	7110	24680	85	85	40	8	4.0	116
	12	7.938	4	6580	19430	90	95	40	8	4.0	80
	12	7.938	6	9320	29150	90	123	50	8	4.0	118
80	10	6.35	4	5510	21200	105	79	32	8	4.0	95
	10	6.35	6	7810	31800	105	102	40	8	4.0	140
	12	7.938	4	7500	25700	110	95	40	8	4.0	98
	12	7.938	6	10620	38550	110	123	50	8	4.0	143
	20	9.535	3	9770	31700	115	126	50	10	5.0	97
	20	9.535	4	12510	42270	115	149	63	10	5.0	127
100	10	6.35	3	4760	20090	125	72	50	10	5	91
			4	6090	26790		82				120
			5	7380	33490		94				148
			6	8630	40190		104				176
	16	9.525	4	14440	54960	135	128	63	10	5	140
			5	17490	68700		77				173
			6	20460	82440		162				205
	20	9.525	4	14440	54960	135	144	63	10	5	140
			5	17490	68700		164				173
			6	20460	82400		187				205
