fdwc

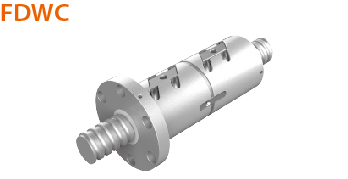

外循環FDWC

外循環FSVC外循環FSWC

分類: 滾珠螺桿, 精密級滾珠螺桿(研磨級), PMI, 外循環系列

描述

描述

FDWC尺寸表

單位:mm

螺桿尺寸		鋼珠直徑	循環圈數圈x列	基本額定負荷(kgf)		螺帽		法蘭					配合	螺絲孔			油孔	剛性	2D-CAD (DWG)
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	G	H	S	X	Y	Z	Q	kgf/μm
16	4	2.381	1.5×2	490	1010	34	81	57	11	45	17	34	15	5.5	9.5	5.5	M6x1P	36
			2.5×1	430	850		70											30
			3.5×1	560	1180		78											42
	5	3.175	1.5×2	805	1525	40	90	63	11	51	20	40	15	5.5	9.5	5.5	M6x1P	39
			2.5×1	690	1270		77											33
			2.5×2	1250	2540		105											63
			3.5×1	920	1780		88											45
	6	3.175	1.5×2	805	1525	40	90	63	11	51	20	40	15	5.5	9.5	5.5	M6x1P	39
			2.5×1	690	1270		80											33
			3.5×1	920	1780		90											45
20	4	2.381	1.5×2	530	1270	40	83	63	11	51	24	48	15	5.5	9.5	5.5	M6x1P	42
			2.5×1	480	1060		67											36
			2.5×2	820	2120		89											69
			3.5×1	600	1480		75											49
	5	3.175	1.5×2	965	2070	44	99	67	11	55	26	52	15	5.5	9.5	5.5	M6x1P	47
			2.5×1	830	1730		76											40
			2.5×2	1510	3460		105											77
			3.5×1	1110	2420		80											55
	6	3.969	1.5×2	1285	2545	48	98	71	11	59	27	54	15	5.5	9.5	5.5	M6x1P	49
			2.5×1	1100	2120		82											41
			3.5×1	1470	2970		93											45
	8	3.969	1.5×2	1285	2545	48	108	75	13	61	28	56	15	6.6	11	6.5	M6x1P	49
			2.5×2	1100	2120		102											41
			3.5×1	1470	2970		110											56
25	4	2.381	1.5×2	600	1630	46	83	69	11	57	26	52	15	5.5	9.5	5.5	M6x1P	51
			2.5×1	510	1355		67											43
			2.5×2	930	2710		91											84
			3.5×1	680	1900		75											59
	5	3.175	1.5×2	1065	2575	50	80	73	11	61	28	56	15	5.5	9.5	5.5	M6x1P	57
			2.5×1	910	2150		77											48
			2.5×2	1650	4300		105											92
			3.5×1	1210	3010		86											65
	6	3.969	1.5×2	1420	3215	53	91	76	11	64	29	58	15	5.5	9.5	5.5	M6x1P	58
			2.5×1	1210	2680		82											49
			2.5×2	2190	5360		116											94
			3.5×1	1610	3750		93											67
	8	4.762	1.5×2	1820	3840	58	111	85	13	71	32	64	15	6.6	11	6.5	M6x1P	60
			2.5×1	1560	3200		95											50
			3.5×1	2080	4480		111											69
	10	4.762	1.5×2	1820	3840	58	134	85	15	71	32	64	15	6.6	11	6.5	M6x1P	60
			2.5×1	1560	3200		117											50
			3.5×1	2080	4480		138											69
28	5	3.175	1.5×2	1110	2960	55	86	83	12	69	31	62	15	6.6	11	6.5	M8x1P	62
			2.5×1	950	2470		78											52
			2.5×2	1720	4940		106											101
			3.5×1	1270	3460		86											72
	6	3.969	1.5×2	1480	3605	55	98	83	12	69	31	62	15	6.6	11	6.5	M8x1P	63
			2.5×1	1270	3000		89											53
			2.5×2	2300	6000		117											103
			3.5×1	1690	4200		94											73
	8	4.762	1.5×2	1935	4325	60	113	93	15	76	36	72	15	9	14	8.5	M8x1P	66
			2.5×1	1650	3600		97											55
			3.5×1	2200	5040		113											76
	10	4.762	1.5×2	1935	4325	60	134	93	15	76	36	72	15	9	14	8.5	M8x1P	66
			2.5×1	1635	3600		117											55
			3.5×1	2200	5040		138											76
32	4	2.381	2.5×1	565	1750	54	68	81	12	67	32	64	15	6.6	11	6.5	M6x1P	52
			2.5×2	1020	3500		90											101
	5	3.175	1.5×2	1180	3410	58	82	85	12	71	32	64	15	6.6	11	6.5	M8x1P	69
			2.5×1	1010	2840		78											58
			2.5×2	1830	5680		105											112
			2.5×3	2590	8520		136											164
			3.5×1	1350	3980		82											80
	6	3.969	1.5×2	1560	4135	62	100	88	12	75	34	68	15	6.6	11	6.5	M8x1P	70
			2.5×1	1330	3450		87											59
			2.5×2	2410	6900		123											114
			3.5×1	1770	4830		100											81
	8	4.762	1.5×2	2010	5010	66	113	98	15	82	38	76	15	9	14	8.5	M8x1P	76
			2.5×1	1720	4180		106											64
			2.5×2	3120	8360		152											123
			3.5×1	2300	5850		113											88
	10	6.35	1.5×2	3000	6530	74	138	108	15	90	41	82	15	9	14	8.5	M8x1P	76
			2.5×1	2570	5440		118											64
			2.5×2	4660	10880		177											123
			3.5×1	3430	7620		148											88
	12	6.35	1.5×2	3000	6530	74	160	108	18	90	41	82	15	9	14	8.5	M8x1P	76
			2.5×1	2570	5440		137											64
			2.5×2	4660	10880		208											124
			3.5×1	3430	7620		160											88
36	5	3.175	1.5×2	1240	3850	65	91	98	15	82	38	76	15	9	14	8.5	M8x1P	75
			2.5×2	1920	6420		110											123
			2.5×3	2720	9630		139											181
			3.5×1	1410	4490		90											87
	6	3.969	2.5×2	2600	7900	65	123	98	15	82	38	76	15	9	14	8.5	M8x1P	126
			2.5×3	3680	11850		159											187
	8	4.762	2.5×2	3265	9450	70	153	114	18	92	46	92	20	11	17.5	11	M8x1P	129
	10	6.35	1.5×2	3180	7410	75	141	118	18	98	45	90	15	11	17.5	11	M8x1P	83
			2.5×1	2720	6180		131											70
			2.5×2	4930	12360		180											136
			3.5×1	3630	8650		151											96
	12	6.35	2.5×1	2720	6180	75	137	118	18	98	45	90	15	11	17.5	11	M8x1P	70
			2.5×2	4930	12360		208											136
			3.5×1	3630	8650		161											97
40	5	3.175	1.5×2	1280	4275	67	88	101	15	83	39	78	15	9	14	8.5	M8x1P	82
			2.5×1	1090	3560		84											69
			2.5×2	1980	7120		108											133
			2.5×3	2800	10680		139											196
			3.5×1	1450	4980		88											95
	6	3.969	1.5×2	1750	5300	70	103	104	15	86	40	80	15	9	14	8.5	PT1/8″	85
			2.5×1	1500	4420		90											71
			2.5×2	2720	8840		123											138
			2.5×3	3850	13260		159											202
			3.5×1	2000	6190		103											98
	8	4.762	1.5×2	2220	6320	74	124	108	15	90	41	82	15	9	14	8.5	PT1/8″	86
			2.5×1	1900	5270		108											73
			2.5×2	3450	10540		152											141
			3.5×1	2540	7380		125											100
	10	6.35	1.5×2	3370	8335	82	141	124	18	102	47	94	20	11	17.5	11	PT1/8″	91
			2.5×1	2880	6950		131											71
			2.5×2	5220	13900		180											148
			3.5×1	3840	9730		151											105
	12	6.35	2.5×1	2880	6950	86	137	128	18	106	48	96	20	11	17.5	11	PT1/8″	76
			2.5×2	5220	13900		208											148
			3.5×1	3840	9730		161											105
45	6	3.969	2.5×2	2850	9870	80	123	114	15	96	48	96	15	9	14	8.5	PT1/8″	151
			2.5×3	4035	14800		159											222
	8	4.762	2.5×2	3650	11780	85	158	127	18	105	52	104	20	11	17.5	11	PT1/8″	155
			2.5×3	5175	17670		206											228
	10	6.35	2.5×2	5480	15700	88	180	132	18	110	50	100	20	11	17.5	11	PT1/8″	163
			2.5×3	7760	23550		243											239
	12	7.144	2.5×1	3550	8950	90	140	132	18	110	50	100	20	11	17.5	11	PT1/8″	85
			2.5×2	6440	17900		210											165
50	5	3.175	1.5×2	1410	5305	80	108	114	15	96	43	86	15	9	14	8.5	PT1/8″	98
			1.5×3	2000	7960		128											144
			2.5×2	2190	8840		113											159
			3.5×1	1610	6190		108											114
	6	3.969	1.5×2	1920	6600	84	111	118	15	100	45	90	15	9	14	8.5	PT1/8″	101
			2.5×2	2980	11000		123											164
			2.5×3	4220	16500		159											242
			3.5×1	2190	7700		107											117
	8	4.762	1.5×2	2515	7810	87	127	128	18	107	49	98	20	11	17.5	11	PT1/8″	104
			2.5×2	3900	13020		156											170
			2.5×3	5520	19530		208											250
			3.5×1	2870	9110		127											121
	10	6.35	1.5×2	3725	10450	93	151	135	18	113	51	102	20	11	17.5	11	PT1/8″	108
			2.5×1	3190	8710		132											91
			2.5×2	5790	17420		180											177
			2.5×3	8200	26130		243											261
			3.5×1	4260	12190		151											126
	12	7.144	2.5×1	3700	10050	100	140	146	18	122	55	110	20	14	20	13	PT1/8″	92
			2.5×2	6710	20100		210											179
55	10	6.35	2.5×2	6005	19540	102	181	144	18	122	54	108	20	11	17.5	11	PT1/8″	191
			2.5×3	8510	29310		243											281
63	10	6.35	2.5×1	3510	11200	108	136	154	22	130	58	116	20	14	20	13	PT1/8″	110
			2.5×2	6370	22400		189											213
			2.5×3	9020	33600		249											313
	12	7.938	2.5×1	4760	13820	115	144	161	22	137	61	122	20	14	20	13	PT1/8″	112
			2.5×2	8650	27560		214											218
	16	9.525	2.5×1	8050	23100	122	200	178	28	150	69	138	20	18	26	17.5	PT1/8″	144
			2.5×2	14600	46200		296											280
80	10	6.35	2.5×2	7130	28500	130	189	176	22	152	66	132	20	14	20	13	PT1/8″	258
			2.5×3	10100	42750		249											380
	12	7.938	2.5×2	9710	35560	136	220	182	22	158	68	136	20	14	20	13	PT1/8″	265
			2.5×3	13760	53340		292											391
	16	9.525	2.5×2	16450	59280	143	290	204	28	172	77	154	30	18	26	17.5	PT1/8″	339
			2.5×3	23300	88920		386											500
