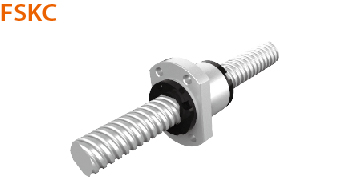

fskc

端蓋型FSKC

高負荷FSVH高導程FDVE

分類: 滾珠螺桿, 精密級滾珠螺桿(研磨級), PMI, 端蓋型系列

描述

描述

FSKC尺寸表

單位:mm

螺桿尺寸		珠徑	循環圈數圈x螺紋數	基本額定負荷(kgf)		螺帽		法蘭				螺絲孔	油孔	剛性	2D-CAD (DWG)
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	H	X	Q	kgf/μm
15	10	3.175	2.8×2	1410	2800	34	44	57	10	40	45	5.5	M6×1P	34
	30		0.8×2	480	800	32	34	53	10	33	43	5.5	M6×1P	12
			1.8×1	530	900		64							13
16	16	3.175	1.8×2	700	1400	32	38	53	10	38	42	4.5	M6×1P	18
20	20	3.175	1.8×2	1100	2500	39	52	62	10	46	50	5.5	M6×1P	29
	40		0.8×2	550	1110	38	41	58	10	40	48	5.5	M6×1P	14
			1.8×1	610	1250		81							16
25	25	3.969	1.8×2	1650	3900	47	62	74	12	56	60	6.6	M6×1P	35
			1.8×4	2830	7800									69
	50		0.8×2	820	1730	46	50	70	12	48	58	6.6	M6×1P	17
			1.8×1	910	1950		100							19
32	32	4.762	1.8×2	2360	5940	58	78	92	15	68	74	9	M6×1P	44
			1.8×4	4280	11800									87
36	24	7.144	2.8×2	6450	15220	75	94	115	18	86	94	11	M6×1P	77
40	40	6.35	1.8×2	3860	9900	73	95	114	17	84	93	11	M6×1P	55
			1.8×4	7000	19880									108
50	50	7.938	1.8×2	5800	15800	90	122	135	20	104	112	14	M6×1P	68
			1.8×4	10520	31600									135
