描述

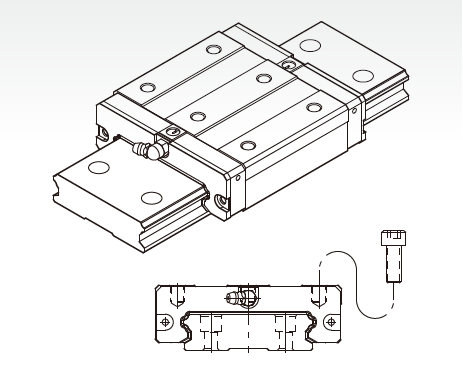

MSG-S 尺寸表
註*: 單：單滑塊 / 雙：雙滑塊緊密接觸
註: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C100
可利用下式C=C100 × 1.26
| 單位:mm |
| 型號 | 外形尺寸 | 滑塊尺寸 | ||||||||||||||
| 高度 H |
寬度 W |
長度 L |
W2 |
H2 |
B |
C |
F | S×l | L1 | T | N | G | K | d1 | 油嘴規格 | |
| MSG21 S | 21 | 54 | 59 | 8.5 | 3 | 31 | 19 | 22 | M5×6 | 40 | 8 | 5 | 12 | 5.5 | 2.5 | G-M6 |
| MSG27 S | 27 | 62 | 72.2 | 10 | 3 | 46 | 32 | 24 | M6×6 | 51.8 | 10 | 6 | 12 | 6.2 | 3.3 | G-M6 |
| MSG35 S | 35 | 100 | 105.2 | 15.5 | 4 | 76 | 50 | 40 | M8×8 | 77.6 | 10 | 7 | 12 | 8.55 | 3.3 | G-M6 |
| 型號 | 滑軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
| 寬度 W1 |
高度 H1 |
節距 P |
E std. |
D × h × d |
動負荷C kN |
靜負荷Co kN |
Mp kN-m |
MY kN-m |
MR kN-m |
滑塊 kg |
滑軌 kg/m |
|||
| 單* | 雙* | 單* | 雙* | |||||||||||
| MSG21 S | 37 | 11 | 50 | 15 | 7.5×5.3×4.5 | 7 | 12.1 | 0.08 | 0.46 | 0.08 | 0.46 | 0.22 | 0.25 | 2.86 |
| MSG27 S | 42 | 15 | 60 | 20 | 7.5×5.3×4.5 | 12.4 | 20.2 | 0.15 | 0.87 | 0.15 | 0.87 | 0.42 | 0.31 | 4.49 |
| MSG35 S | 69 | 19 | 80 | 20 | 11×9×7 | 30.7 | 48.6 | 0.65 | 3.6 | 0.65 | 3.6 | 1.67 | 0.99 | 9.4 |
